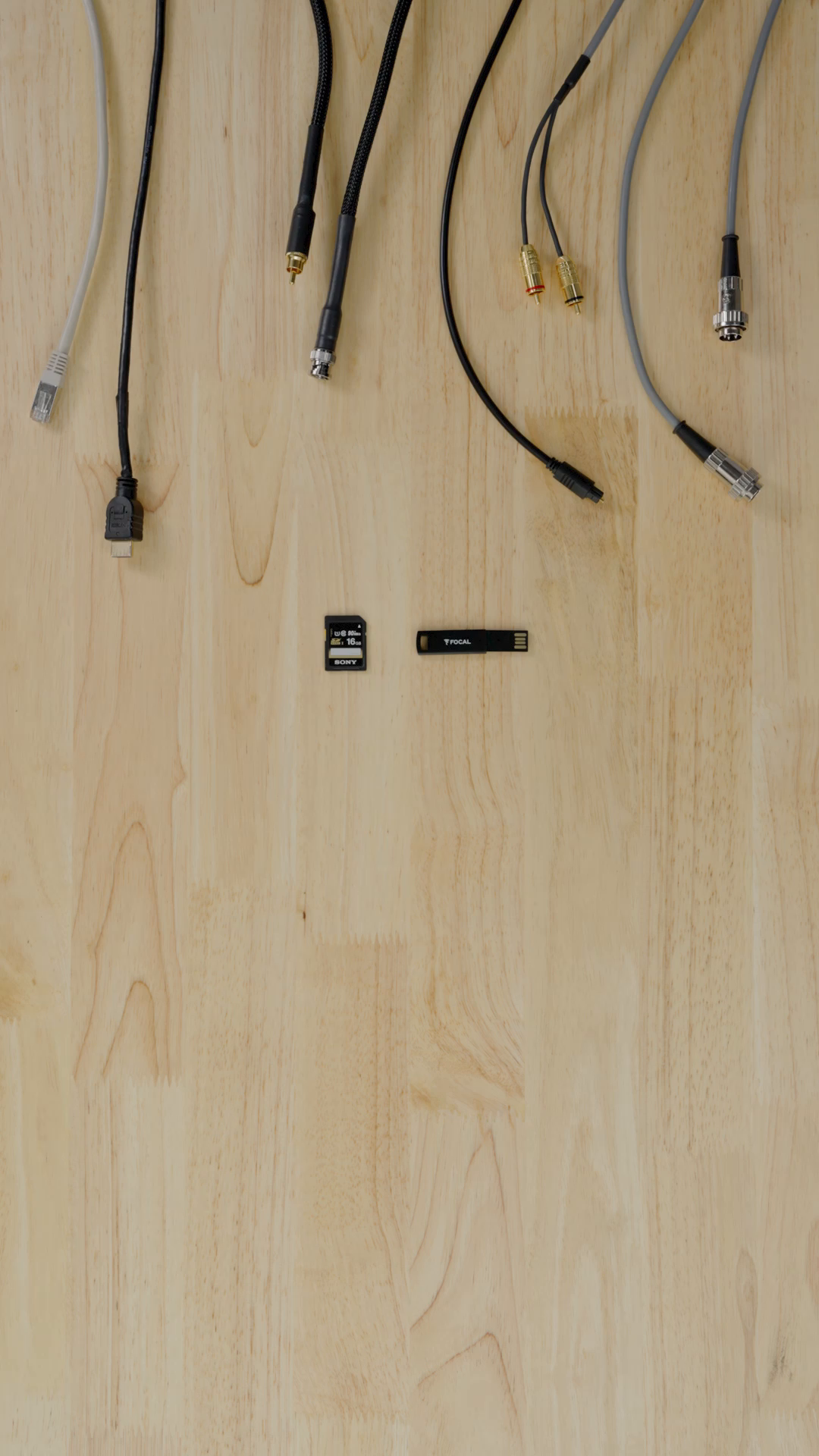

Utiliser les éléments fournis avec le produit.

3_0_Focal_Uniti_cables_624d57ef8b_thumbnail

Matériel nécessaire

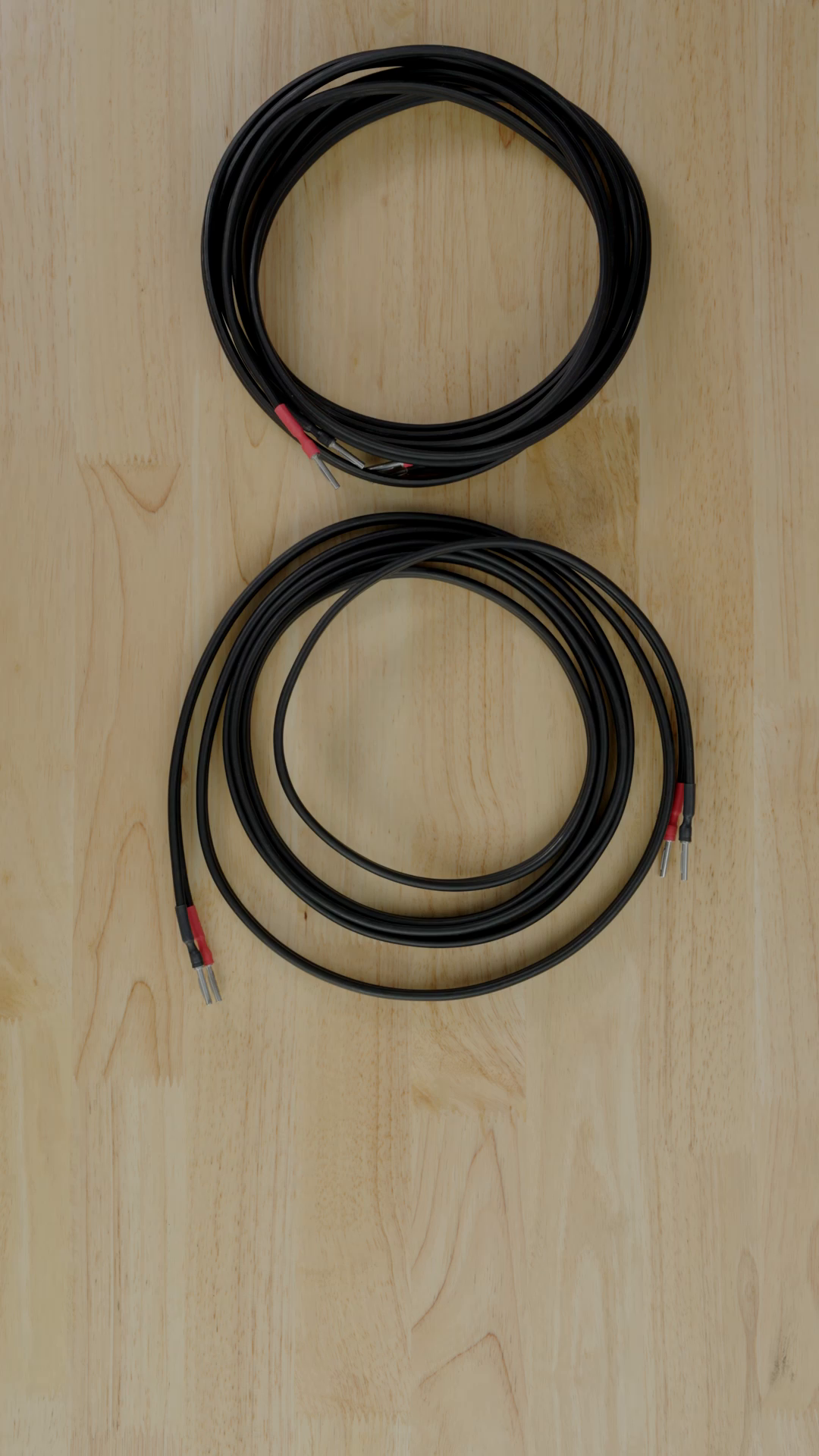

Brancher les enceintes droite et gauche au produit en faisant attention au sens des branchements.

3_1_Focal_Uniti_speaker_23de3c3ec8_thumbnail

Connectivité des enceintes

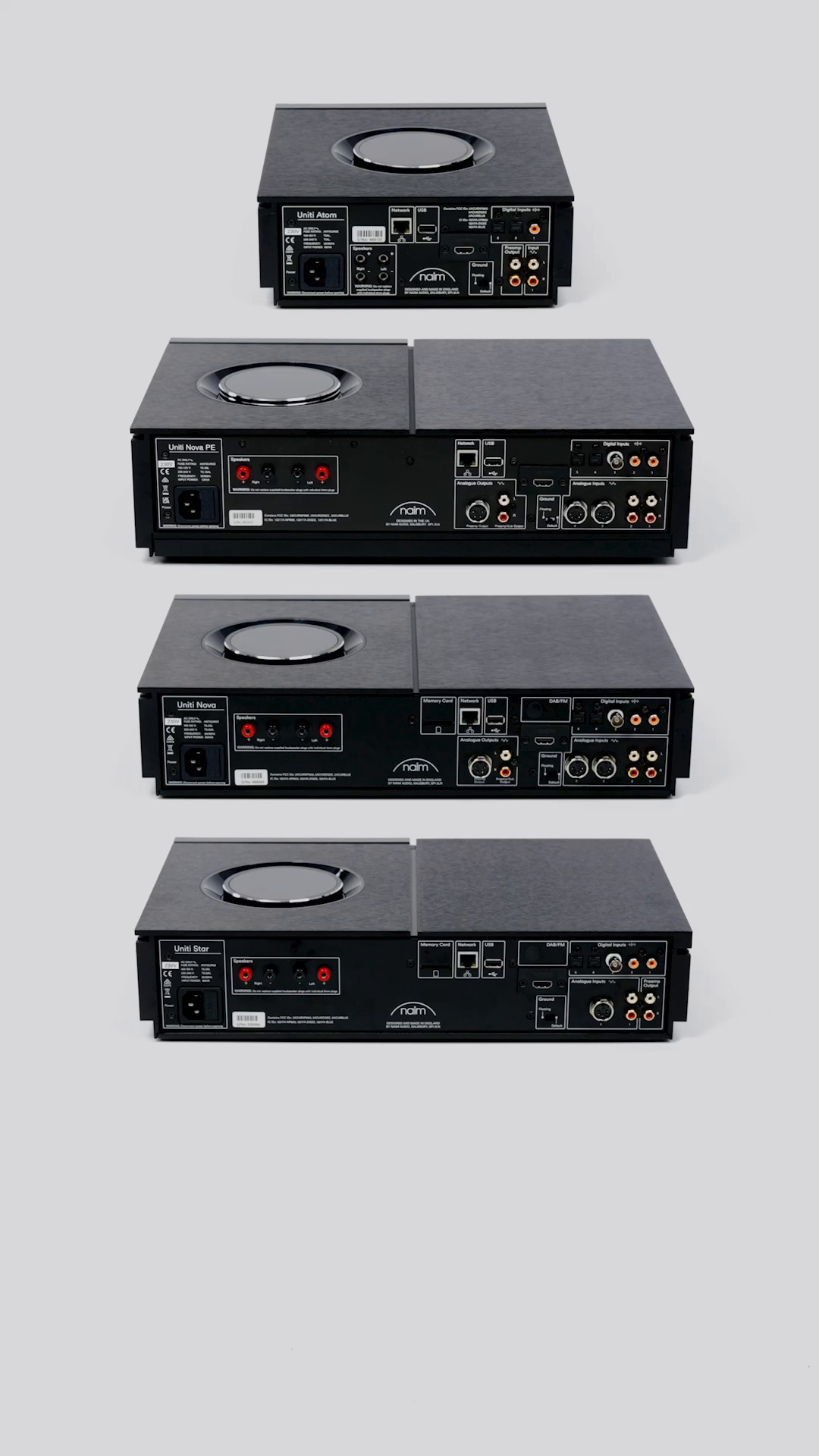

Les connectiques sont différentes sur chaque produit Uniti.

Câbler le produit en fonction des entrées et sorties disponibles.

3_2_Focal_Uniti_Entrees_Physiques_b305e17f4d_thumbnail

Connectivité

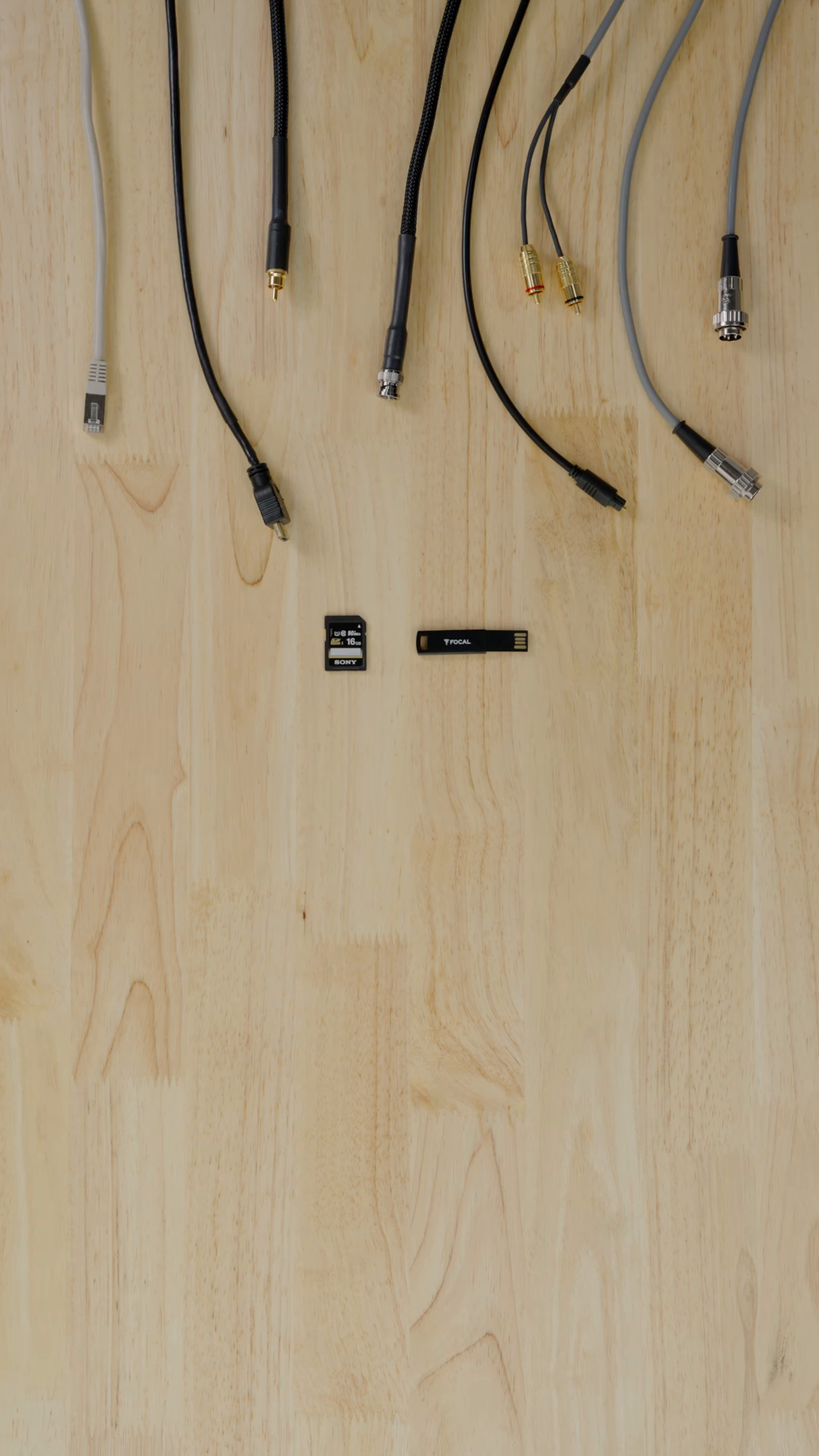

Relier un câble Ethernet au produit pour lui procurer un accès filaire à internet.

Sinon, le Wifi pourra être configuré durant le processus de configuration pour une connexion internet sans fils.

3_3_Focal_Uniti_Atom_ethernet_10a9af21fc_thumbnail

Connexion internet

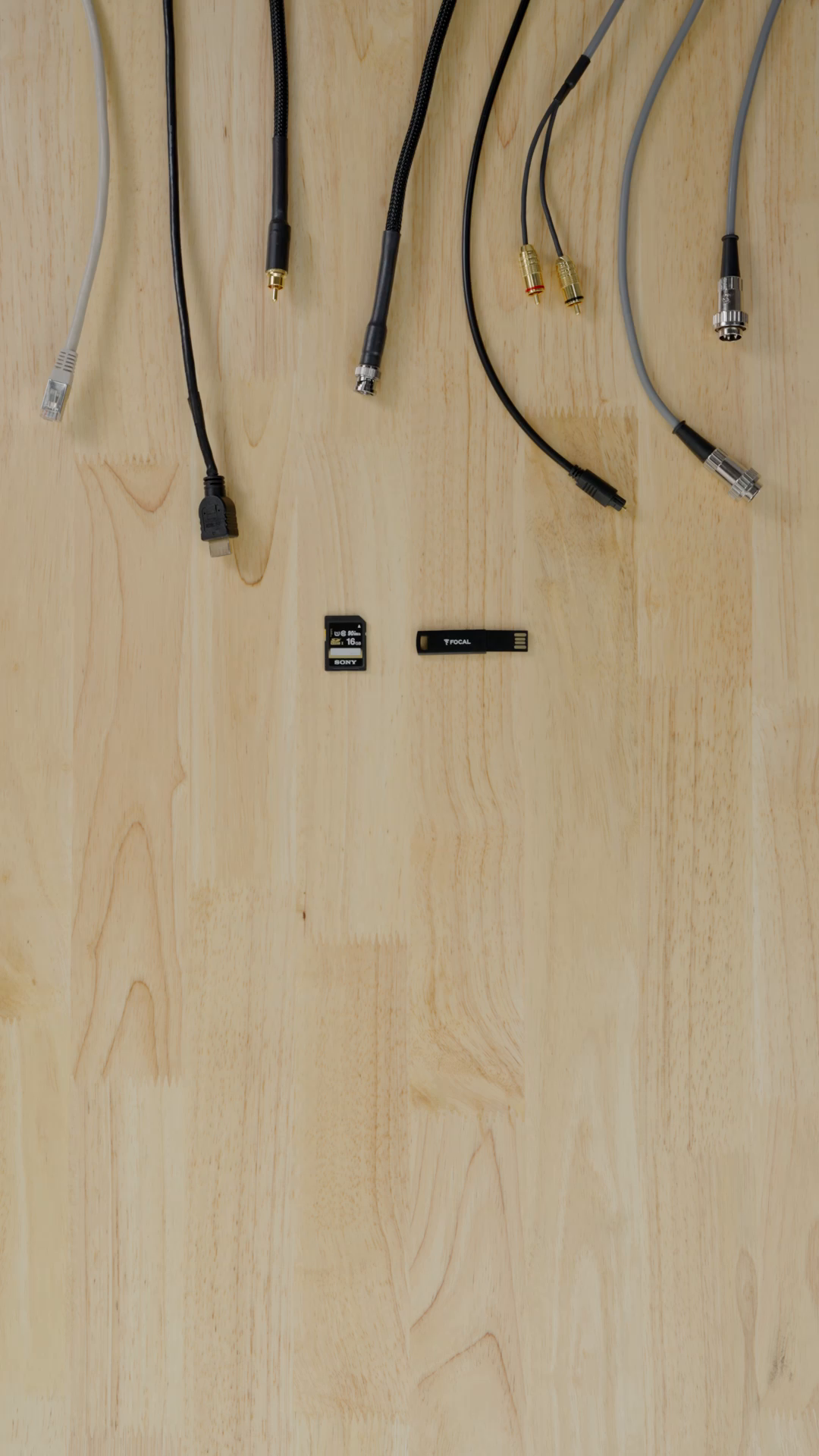

Relier un câble HDMI (1,4 ou 2,0) dans le port HDMI ARC du produit pour jouer l'audio de la source vidéo.

Assurez-vous que PCM Stéréo est activé sur la source vidéo à des fins de compatibilité.

3_4_Focal_Uniti_Atom_HDMI_f432e06ea1_thumbnail

Port HDMI

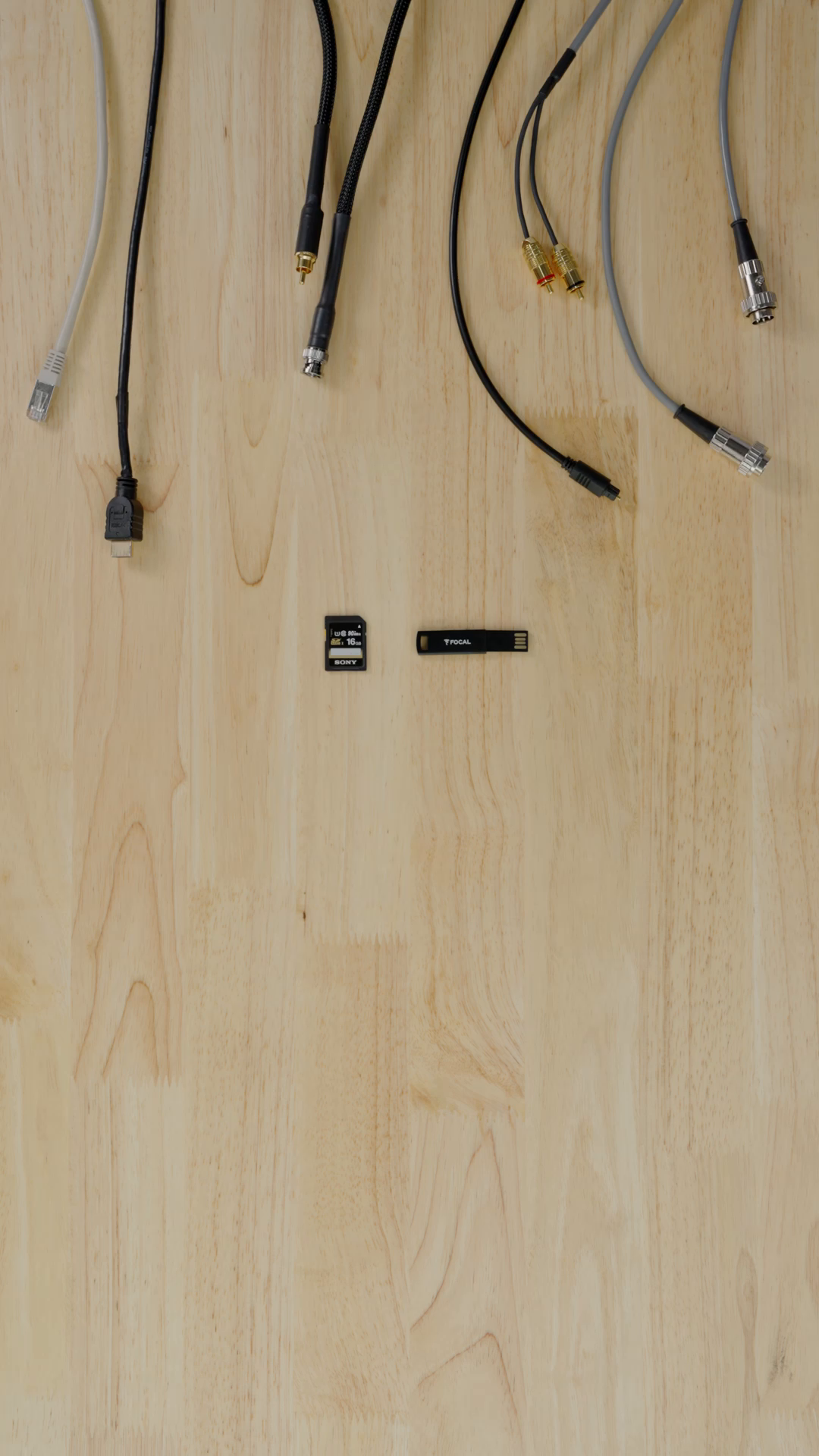

Connecter le périphérique USB dans le port USB du panneau avant ou arrière du produit pour jouer ses fichiers  audio.

3_5_Focal_Uniti_Atom_USB_d3e9353229_thumbnail

Ports USB

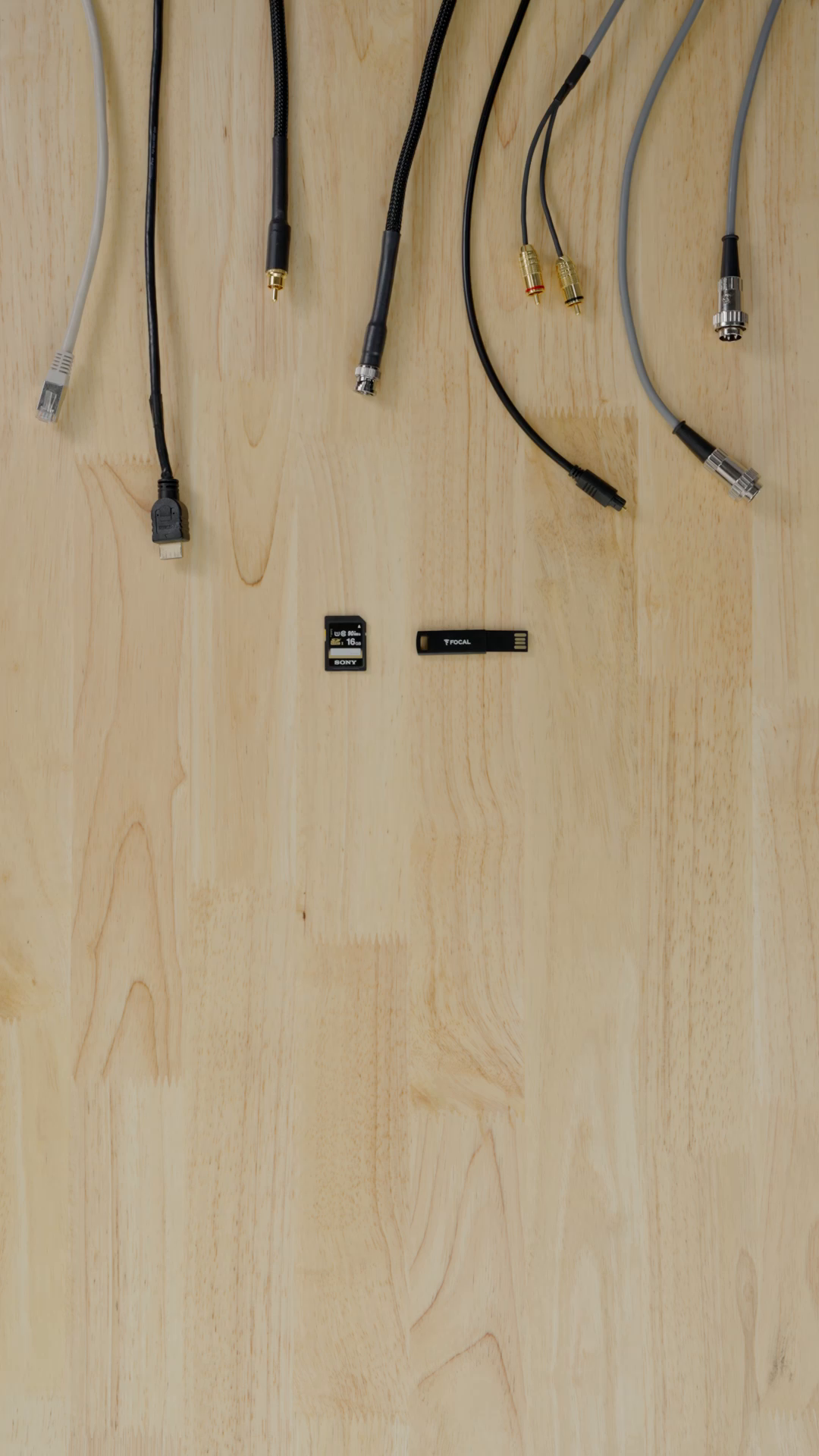

Utiliser l'entrée numérique RCA coaxiale 1 pour ajouter une source audio externe.
###### Cette entrée est présente sur ATOM, STAR, NOVA et NOVA PE.

3_6_Focal_Uniti_Digi_INRCA_1_ff71f488d6_thumbnail

Les entrées numériques : RCA coax 1

Utiliser les deux entrées numériques Optiques pour ajouter des sources audio externes.
###### Ces entrées sont présentes sur ATOM, STAR, NOVA et NOVA PE.

3_7_Focal_Uniti_optique_17d01c8c4c_thumbnail

Les entrées numériques : Optiques

Utiliser l'entrée analogique RCA 1 pour ajouter une source audio externe.
###### Cette entrée est présente sur ATOM, STAR, NOVA et NOVA PE.

3_8_Focal_Uniti_Ana_INRCA_1_be635c969a_thumbnail

Les entrées analogiques : RCA 1

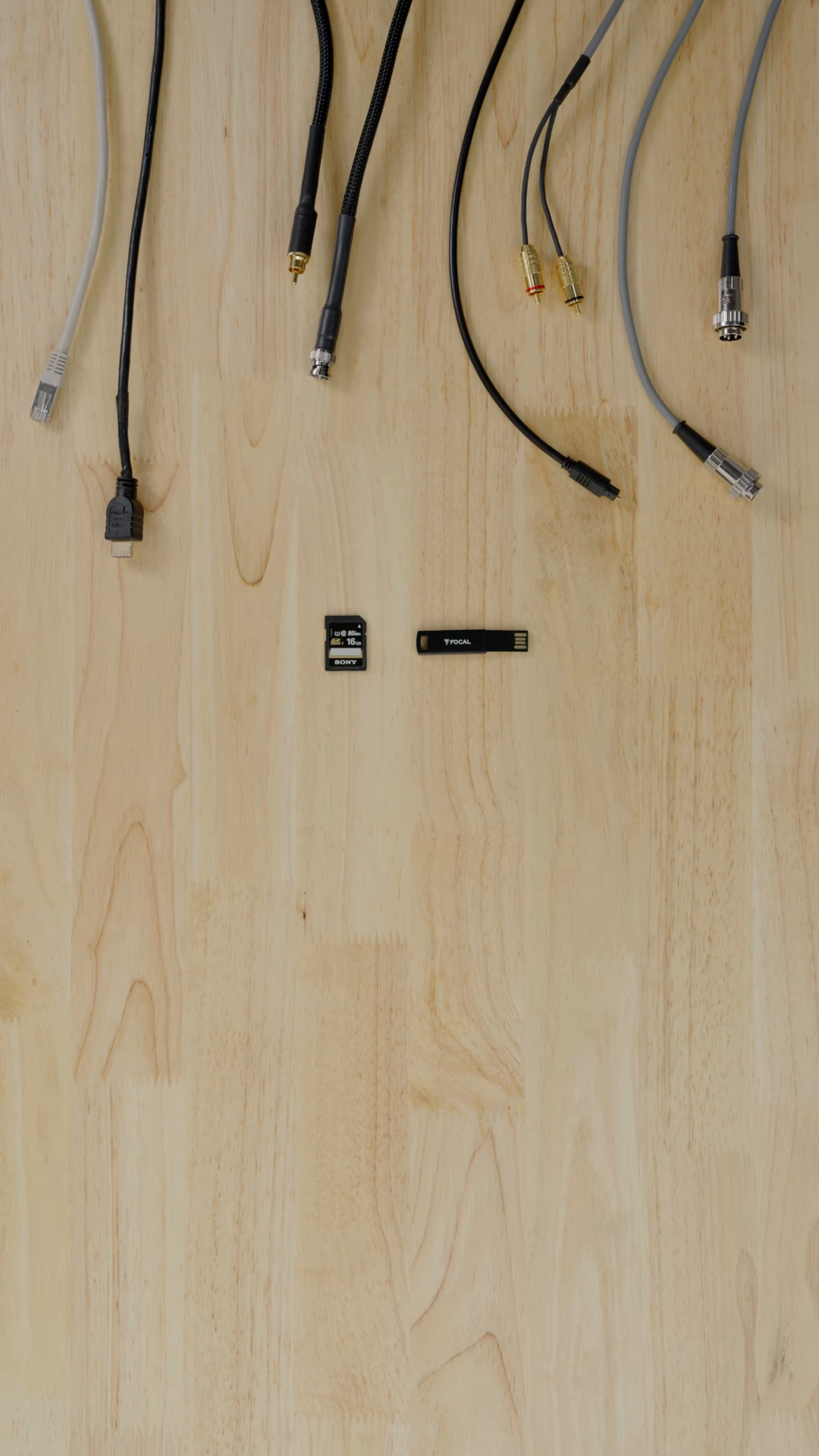

Utiliser la sortie analogique RCA "Preamp output" pour utiliser un amplificateur externe (Ex: NAP 250).
###### Cette sortie est présente sur ATOM, STAR, NOVA et NOVA PE.

3_9_Focal_Uniti_Out_RCA_2ac8fa239f_thumbnail

Les sorties analogiques de préamplification : RCA

Utiliser l'entrée numérique RCA coaxiale 2 pour ajouter une source audio externe.
###### Cette entrée est présente sur STAR, NOVA et NOVA PE.

3_10_Focal_Uniti_Digi_INRCA_2_825e438dfa_thumbnail

Les entrées numériques : RCA coax 2

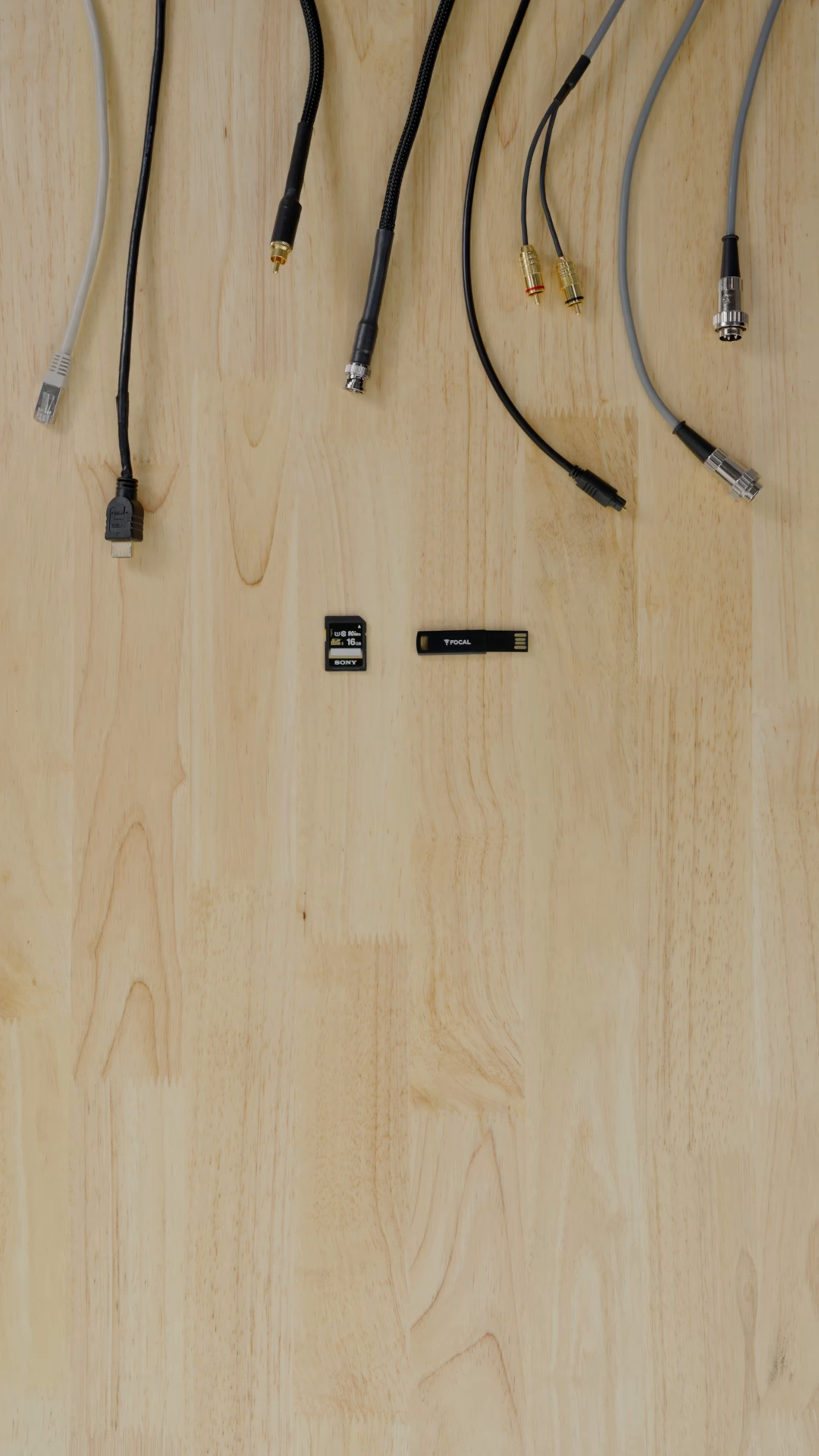

Utiliser l'entrée numérique BNC pour ajouter une source audio externe.
###### Cette entrée est présente sur STAR, NOVA et NOVA PE.

3_11_Focal_Uniti_Digi_INBNC_8ed782497c_thumbnail

Les entrées numériques : BNC

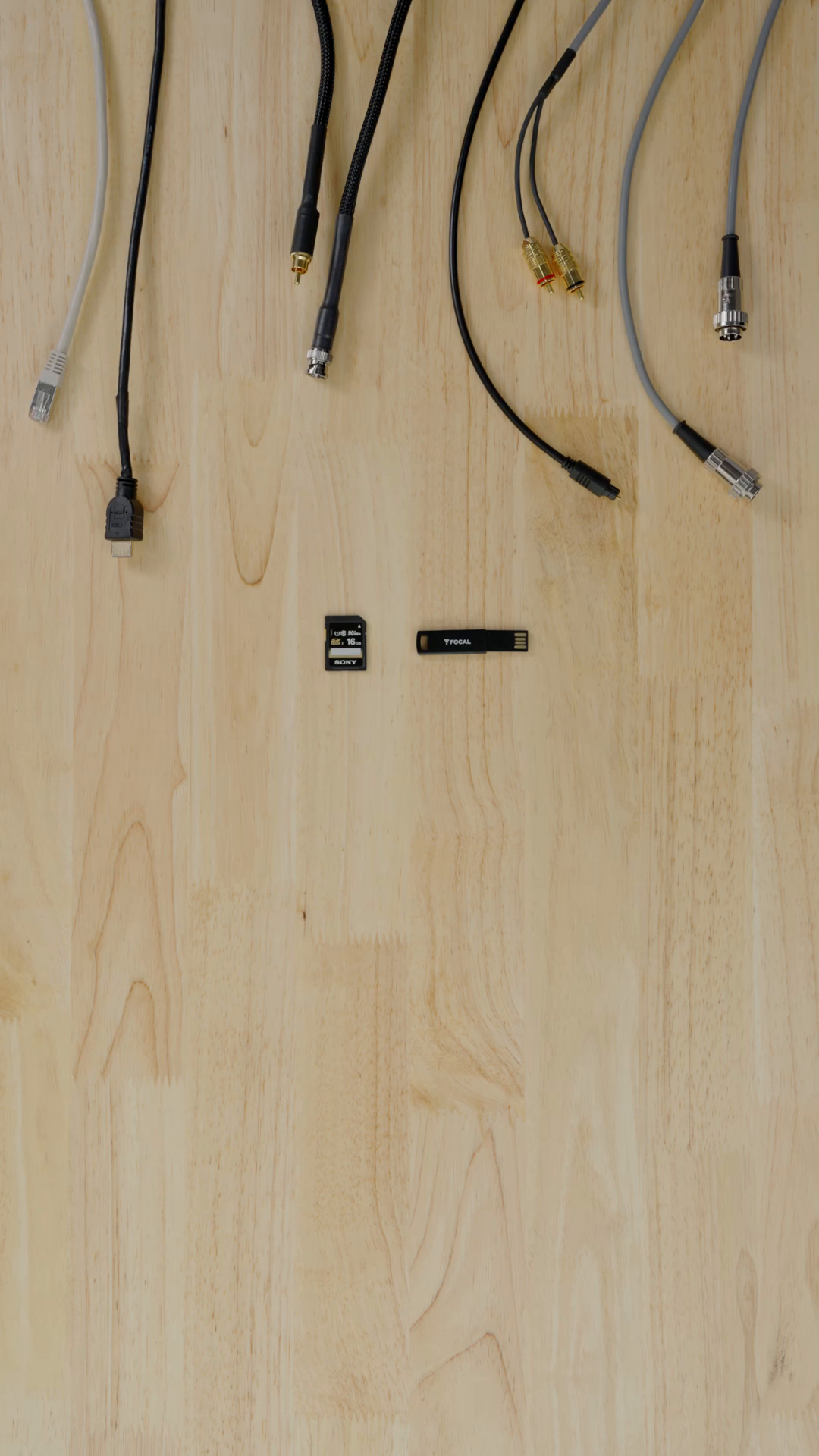

Utiliser l'entrée analogique DIN 5-broches pour ajouter une source audio externe.
###### Cette entrée est présente sur STAR, NOVA et NOVA PE.

3_12_Focal_Uniti_Ana_INDIN_5_9d7a58f865_thumbnail

Les entrées analogiques : DIN 5-broches

Utiliser l'entrée analogique RCA 2 pour ajouter une source audio externe.
###### Cette entrée est présente sur NOVA et NOVA PE.

3_13_Focal_Uniti_Ana_INRCA_2_7d30f51fdc_thumbnail

Les entrées analogiques : RCA 2

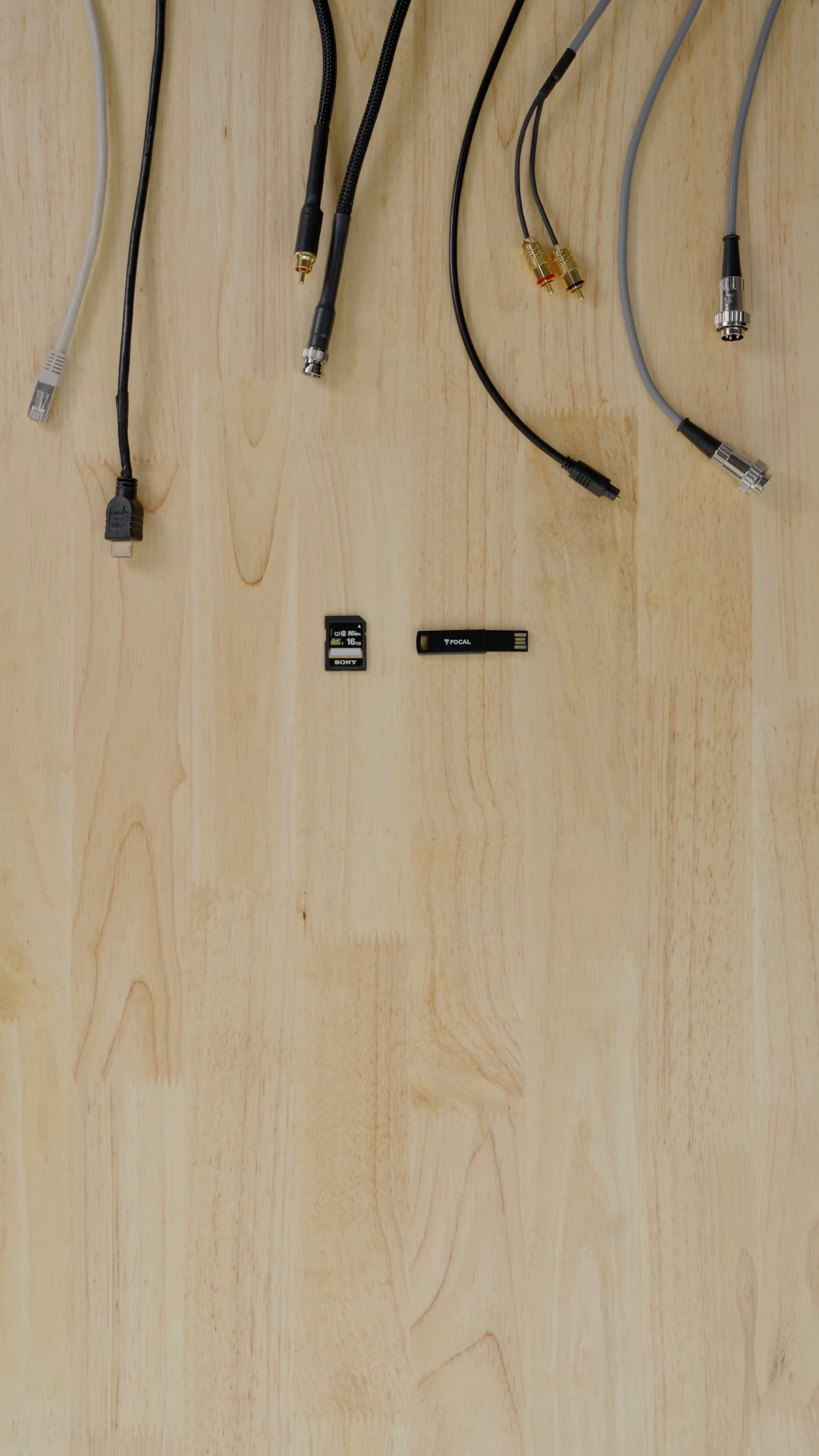

Utiliser la sortie analogique DIN 4-broches pour utiliser un amplificateur externe (Ex: NAP 250). La sortie analogique RCA peut être utilisée pour ajouter un Subwoofer.
###### Cette sortie est présente sur NOVA et NOVA PE.

3_14_Focal_Uniti_Ana_OUTDIN_4_d4d4f911af_thumbnail

Les sorties analogiques de préamplification : DIN 4-broches

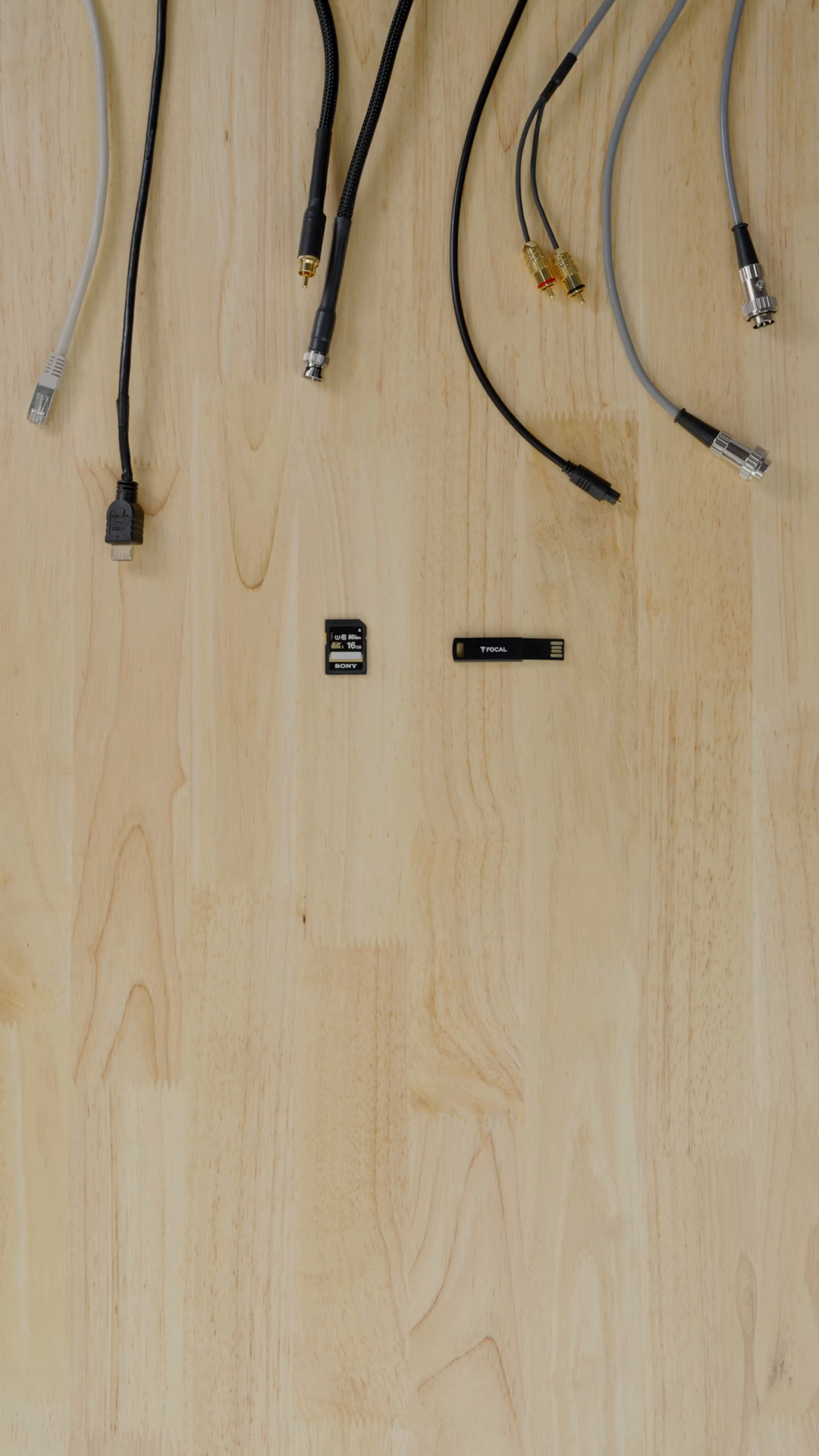

Insérer une carte SD dans le produit pour jouer ses fichiers audio.
###### Cette entrée est présente sur STAR et NOVA.

3_15_Focal_Uniti_Card_SD_b78b76b3a4_thumbnail

Carte mémoire

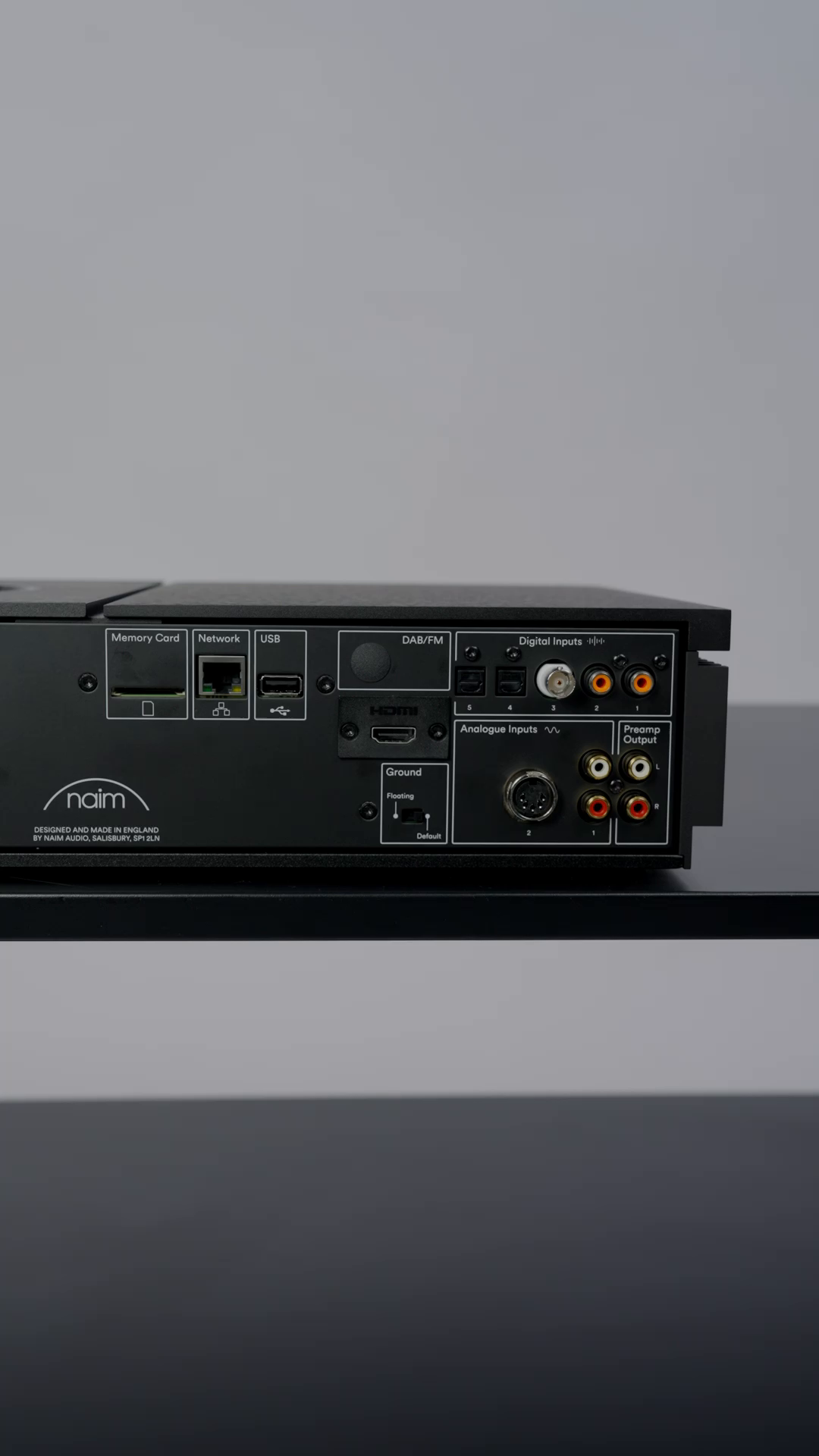

Si l'option DAB/FM est présente, installer l'antenne pour pouvoir recevoir le signal radio.
###### Cette entrée est présente sur STAR et NOVA.

3_16_Focal_Uniti_DAB_202cd2500a_thumbnail

DAB/FM

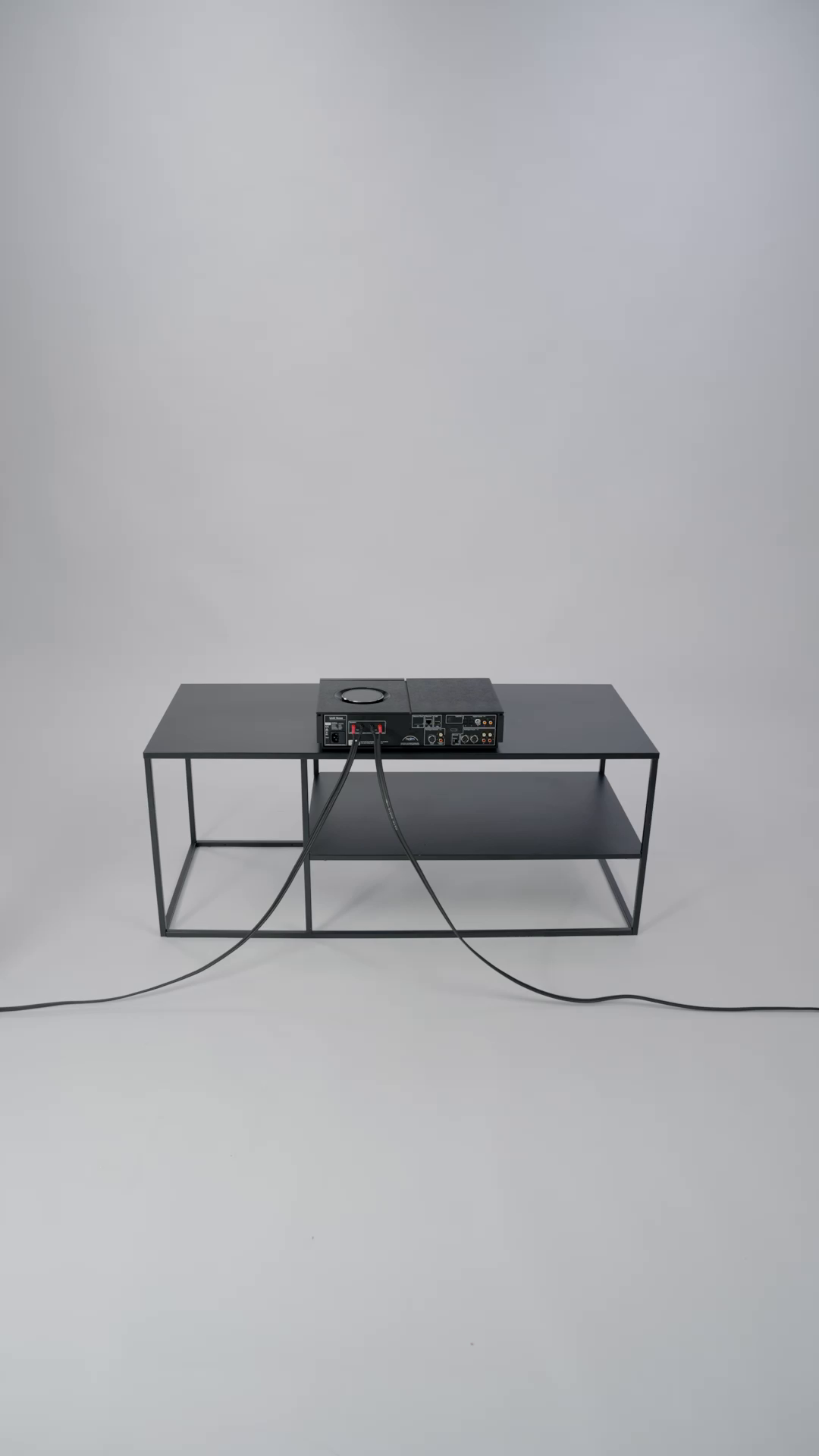

Quand l'installation est finie, brancher le produit au secteur et l'allumer.

3_17_Focal_Uniti_Alimentation_d63093ca61_thumbnail

Alimentation

Télécharger l'application "Focal & Naim" pour paramétrer et contrôler le produit.
